S2.0接口相机
汇川新品
6Gbps 高稳定性 小体积 低功耗 简单易用
S2.0系列面阵相机采用全新的先进传输协议，POC同轴电缆供电技术，单根线缆传输带宽高达6Gbps，数据传输抗干扰能力强，不加中继条件下最长可以支持15m的传输距离。
产品广泛应用于3C、半导体、PCB、锂电、硅晶等行业。

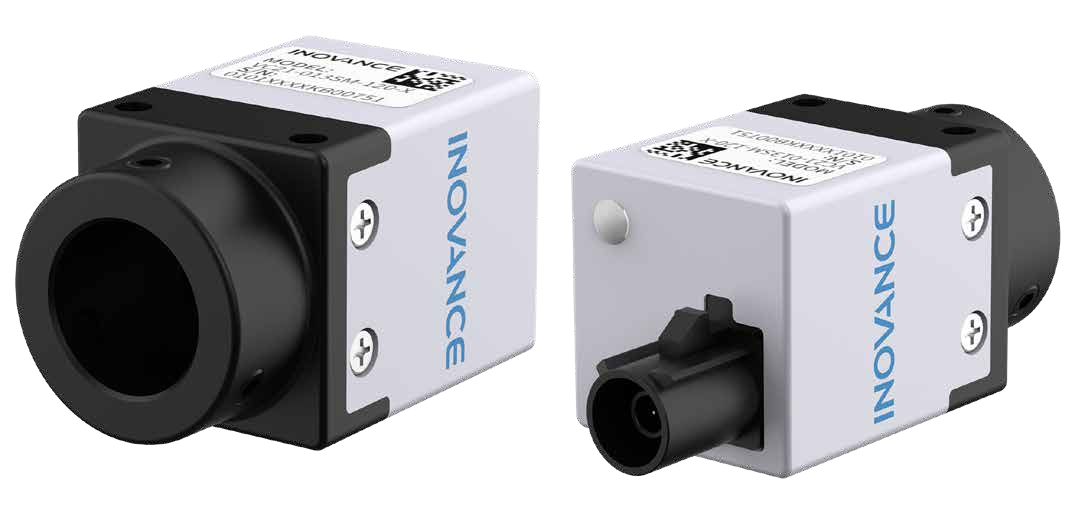

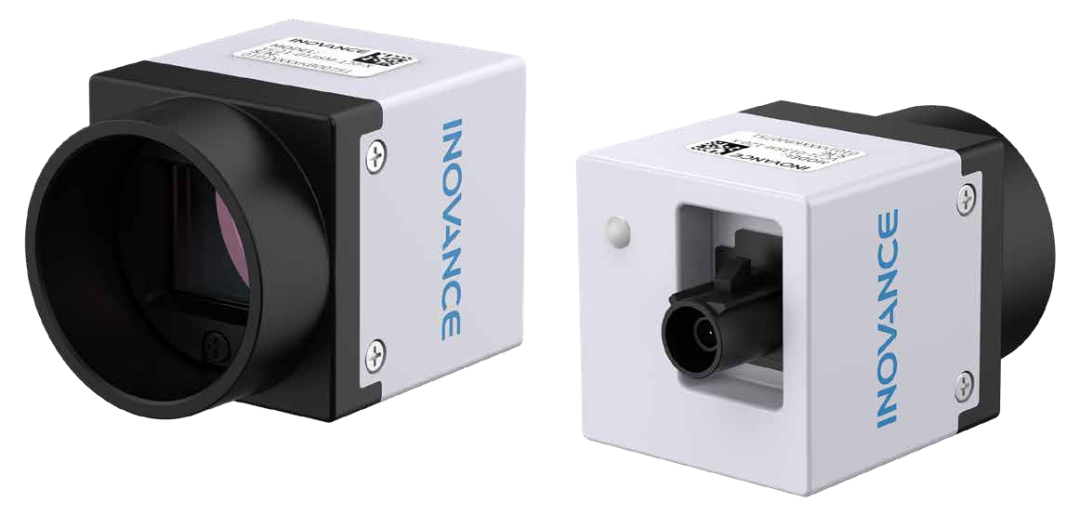

S2.0 系列微型面阵相机
6Gbps 数据带宽
高稳定性，不易掉线、丢帧
即插即用，无需繁复设置
超小体积：20mm×20mm×33mm
单根线缆完成供电、传输数据、控制信号
低功耗，该系列产品最低功耗为0.7W

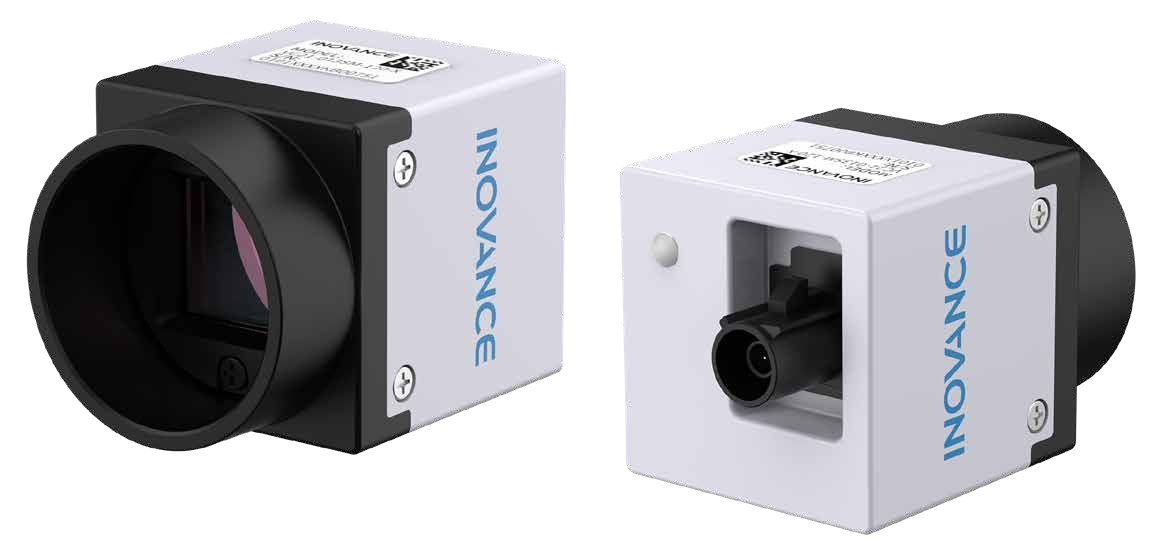

S2.0 系列面阵相机
6Gbps 数据带宽
高稳定性，不易掉线、丢帧
即插即用，无需繁复设置
小体积：29mm×29mm×40.9mm
单根线缆完成供电、传输数据、控制信号
低功耗，该系列产品最低功耗为0.7W
01
S2.0接口相机优势
跨界创新--高速长距传输不丢帧
传输稳定--抗干扰能力强
算感分离--低功率、低温漂
空间集约化--适配狭小设备空间
便捷使用--降低PC配置、节约成本
02
典型应用场景

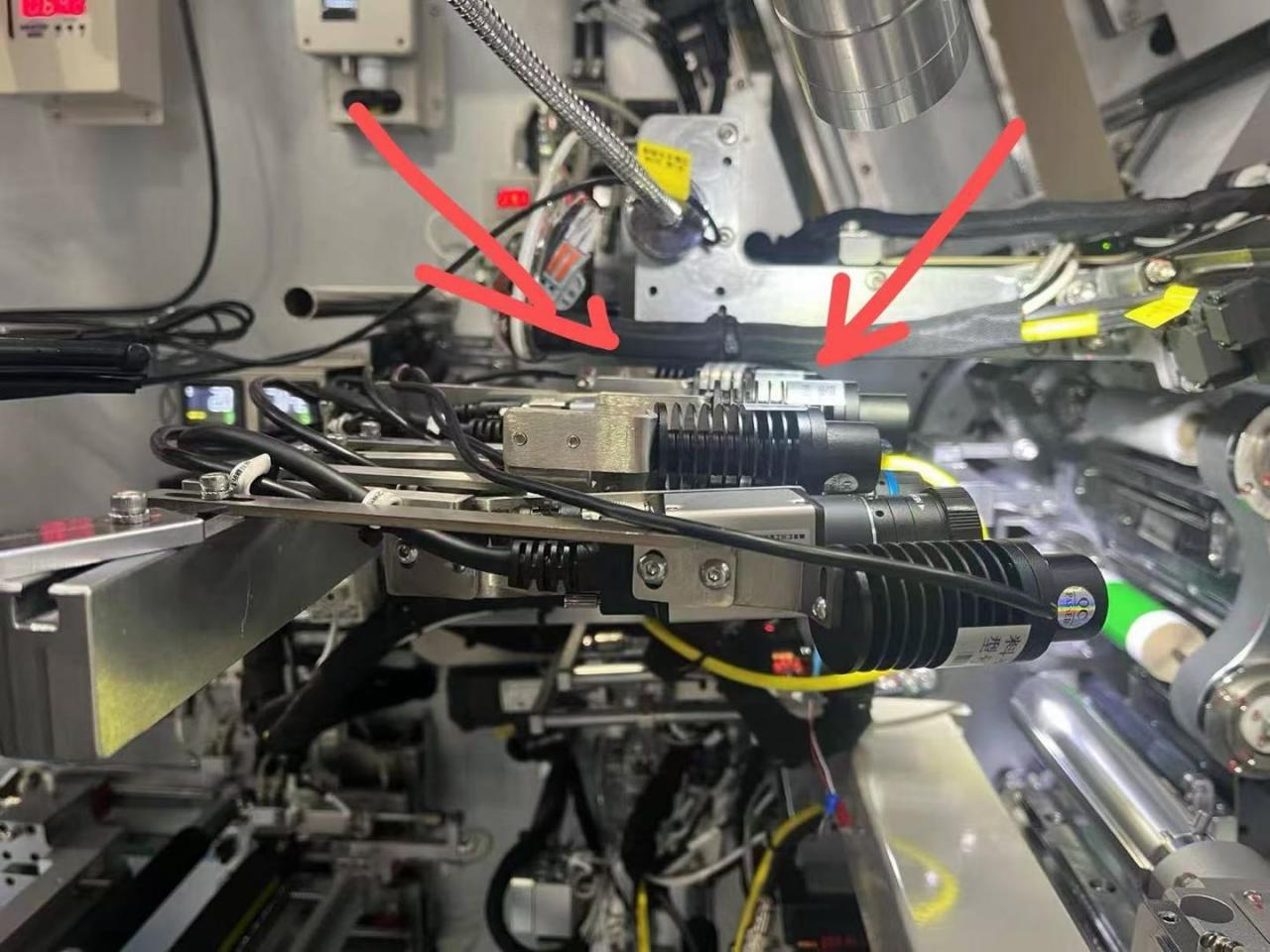

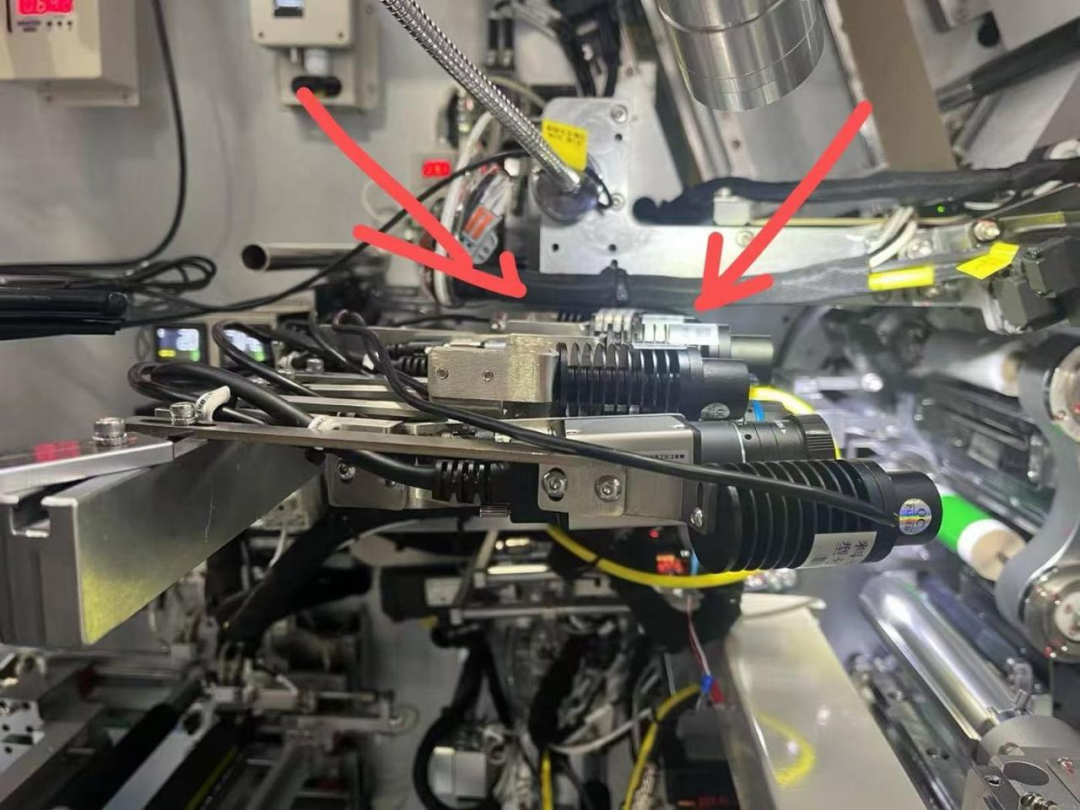

卷绕机
客户痛点
1
卷绕机空间狭小，现有多相机场景导致调试空间拥挤
2

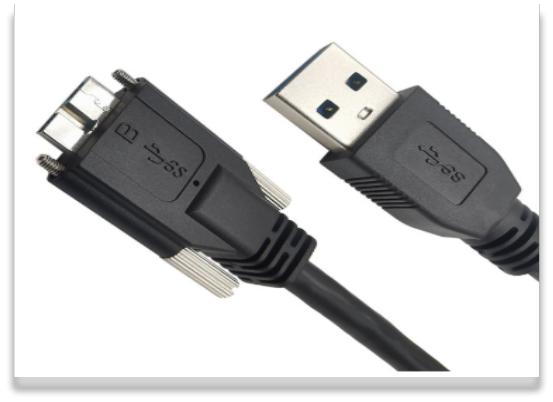

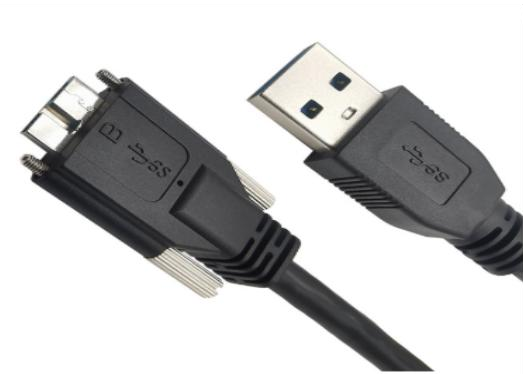

双面阵方案采用U口500w或900w，但U口相机传输不稳定，高频率触发场景易掉线丢图
3

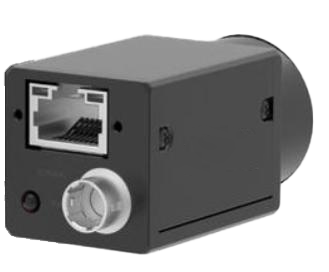

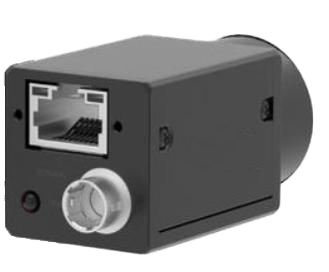

针对高精度场景下采用千兆500w面阵相机无法实现2点每圈的检测效率，往往要牺牲精度，裁图使用
调试难
不稳定
体积大、传输慢
汇川S2.0相机优势
S微型相机较常规相机体型小1/3以上，有效降低空间占用
车规级安全接口协议，几乎0掉线
传输带宽可达6GB，比千兆网提升3倍以上，轻松完成一圈2点拍摄
S采集提供触发日志功能，帮助现场解耦拍照误触发现象，提高问题处理效率
叠片机
客户痛点
1
叠片机如何实现80ms内快速纠偏，提升设备整体效率
2
U口相机传输不稳定，传输距离短5m以内，万兆网相机成本高
3
常规相机走线复杂，每个相机需要单独供电及触发，占用配电板空间
汇川S2.0相机优势
S接口高速带宽，500w相机可达60帧，相较网口相机提升30ms以上采图时间
15m可走拖链线缆，更易布线

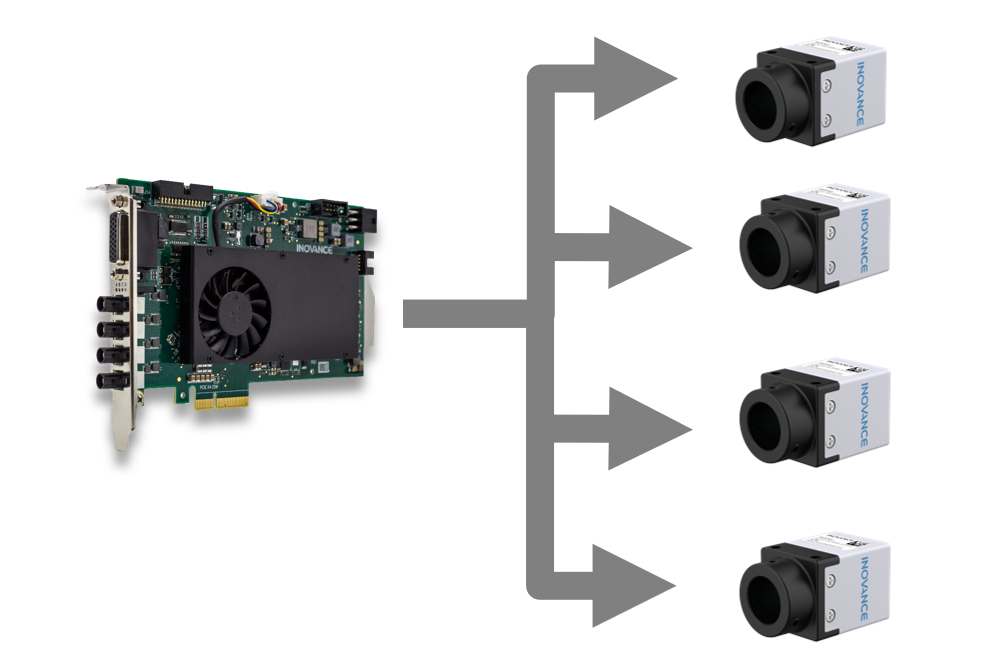

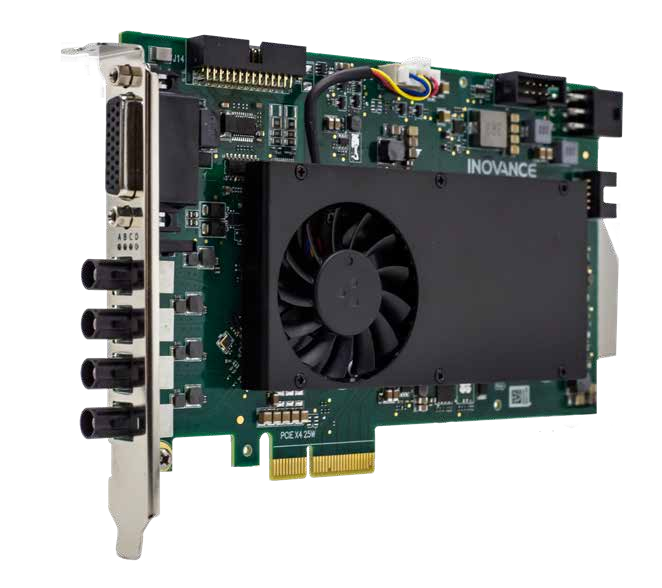

传输、供电一体，采集卡触发拍照（支撑一卡四相机），减少布线、接线工作，无需额外配电板
使用微型款，节省空间布局
不占用CPU资源，降低工控机配置要求，节省客户成本

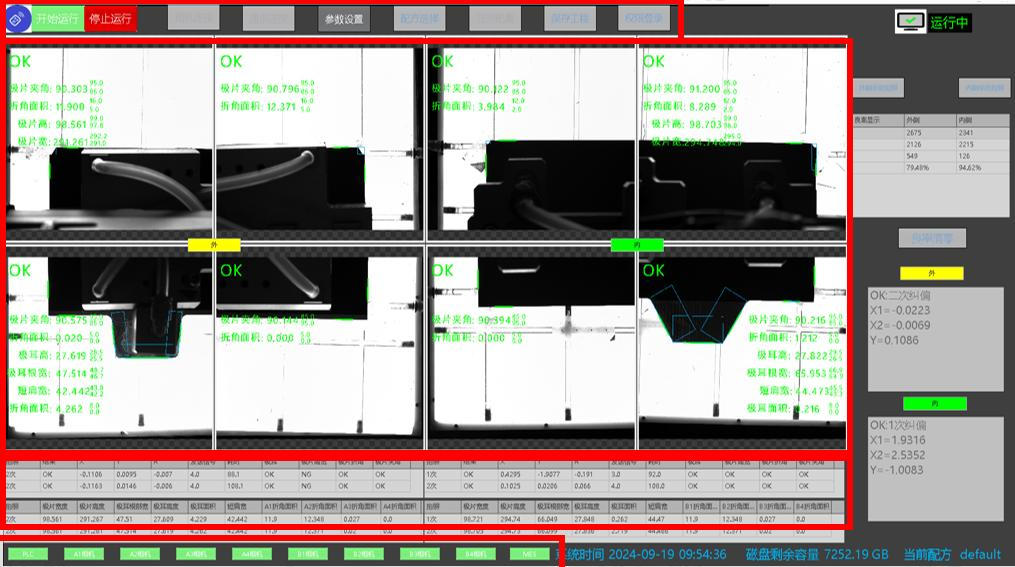

整套方案
汇川S口相机取图17ms取图
睛麟45ms 图像处理

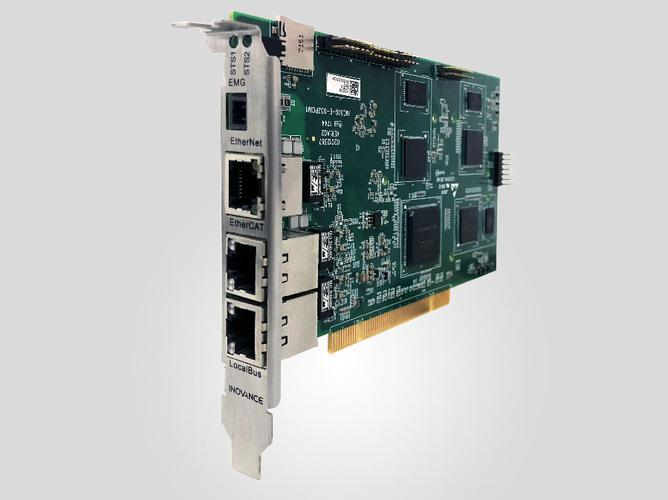

汇川板卡API调用

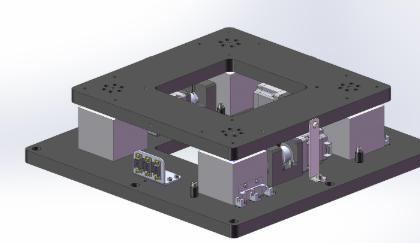

板卡UVW平台控制
