环形光源HQV-R系列
环形光源由高亮LED阵列特殊设计而成,光源角度以中心垂直线为基准,提供多种不同照射角度选择,适应于检测物体的边缘清晰特征,突出感兴趣的被测物体信息,解决对角照射阴影问题。

产品特点:
应用领域:
  • 安装简单、设计紧凑
  • 角度多样化设计并且可以定制
  • 高密度LED阵列设计、亮度高、均匀性好
  • 可选配漫反射板增加光源均匀性
  • 字符识别检测、条码二维码识别
  • 外观检测、尺寸测量
  • PCB基板检测定位、IC半导体检测
  • 显微镜头照明使用



命名规则:

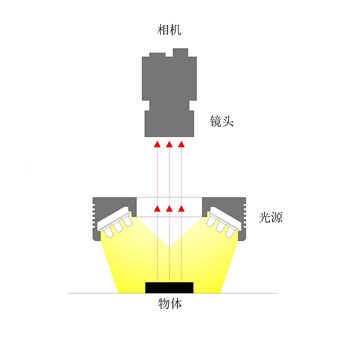

照射示意图:

HQV    -       R          70         30      - W

品牌 环形光源 外径大小 发光角度 颜色


(单位:mm,发光角度为与垂直轴线夹角)




系列类型 型号 功率(蓝/绿/白) 功率(红/红外) 照射角度 外径尺寸
环形光源 HQV-R50-R/G/B/W/IR 24V/2.4W 24V/1.4W 垂直照射 50mm
环形光源 HQV-R70-R/G/B/W/IR 24V/2.8W 24V/1.8W 垂直照射 70mm
环形光源 HQV-R90-R/G/B/W/IR 24V/4W 24V/3W 垂直照射 90mm
环形光源 HQV-R120-R/G/B/W/IR 24V/7W 24V/6W 垂直照射 120mm
环形光源 HQV-R144-R/G/B/W/IR 24V/11W 24V/8.0W 垂直照射 144mm
环形光源 HQV-R3215-R/G/B/W/IR 24V/1.1W 24V/0.7W 15° 32mm
环形光源 HQV-R7015-R/G/B/W/IR 24V/3.0W 24V/2.6W 15° 70mm
环形光源 HQV-R9015-R/G/B/W/IR 24V/5.0W 24V/3.5W 15° 90mm
环形光源 HQV-R10315-R/G/B/W/IR 24V/7.5W 24V/5.8W 15° 103mm
环形光源 HQV-R4225-R/G/B/W/IR 24V/1.5W 24V/1.1W 25° 42mm
环形光源 HQV-R5030-R/G/B/W/IR 24V/2.2W 24V/1.2W 30° 50mm
环形光源 HQV-R6030-R/G/B/W/IR 24V/2.6W 24V/1.6W 30° 60mm
环形光源 HQV-R7030-R/G/B/W/IR 24V/3.0W 24V/2.1W 30° 70mm
环形光源 HQV-R9230-R/G/B/W/IR 24V/4W 24V/3W 30° 92mm
环形光源 HQV-R12030-R/G/B/W/IR 24V/7.8W 24V/6.1W 30° 120mm
环形光源 HQV-R14030-R/G/B/W/IR 24V/8.3W 24V/6.2W 30° 140mm
环形光源 HQV-R16030-R/G/B/W/IR 24V/11W 24V/9.8W 30° 160mm
环形光源 HQV-R7045-R/G/B/W/IR 24V/3.0W 24V/2.1W 45° 70mm
环形光源 HQV-R9045-R/G/B/W/IR 24V/4.0W 24V/3.1W 45° 90mm
环形光源 HQV-R12045-R/G/B/W/IR 24V/7.5W 24V/6.0W 45° 120mm
环形光源 HQV-R21045-R/G/B/W/IR 24V/15W 24V/12W 45° 210mm
环形光源 HQV-R33045-R/G/B/W/IR 24V/25W 24V/20W 45° 330mm
环形光源 HQV-R35045-R/G/B/W/IR 24V/28W 24V/24W 45° 350mm
环形光源 HQV-R49045-R/G/B/W/IR 24V/35W 24V/30W 45° 490mm
环形光源 HQV-R7560-R/G/B/W/IR 24V/3.5W 24V/2.4W 60° 75mm
环形光源 HQV-R8060-R/G/B/W/IR 24V/3.8W 24V/2.6W 60° 80mm
环形光源 HQV-R10060-R/G/B/W/IR 24V/5.4W 24V/4.8W 60° 100mm
环形光源 HQV-R12060-R/G/B/W/IR 24V/6.4W 24V/5.8W 60° 120mm
环形光源 HQV-R15060-R/G/B/W/IR 24V/9.4W 24V/7.2W 60° 150mm
环形光源 HQV-R18060-R/G/B/W/IR 24V/14W 24V/11W 60° 180mm
环形光源 HQV-R20860-R/G/B/W/IR 24V/9.8W 24V/7.9W 60° 208mm
环形光源 HQV-R23060-R/G/B/WIR 24V/10.2W 24V/8.5W 60° 230mm
环形光源 HQV-R25060-R/G/B/W/IR 24V/12W 24V/10.5W 60° 250mm
环形光源 HQV-R30075-R/G/B/W/IR 24V/17W 24V/12W 75° 300mm
环形光源 HQV-R6090-R/G/B/W/IR 24V/2W 24V/1.2W 水平照射 60mm
环形光源 HQV-R9690-R/G/B/W/IR 24V/2.3W 24V/1.5W 水平照射 96mm
环形光源 HQV-R14090-R/G/B/W/IR 24V/3.2W 24V/2.3W 水平照射 140mm
