同轴光源HQV-C系列
同轴光源主要由高密度LED和分光镜组成。LED发出光经过分光镜后,跟CCD和相机在同一轴线上,可以有效消除图像的重影,适合光洁物体表面划痕的检测。




产品特点
应用领域
  • 独特散热结构,提高稳定性,延长使用寿命
  • 高级镀膜分光镜,减少光损失
  • 高密度排列LED,亮度大幅度提高
  • 成像清晰,亮度均匀
  • 高反光表面的划伤检测
  • 芯片,晶片表面检测,一维码、二维码识别
  • 物体表面划伤,文字等检测
  • 金属表面、轴承、饮料罐上刻印字符检测
  • MARK点定位


命名规则:

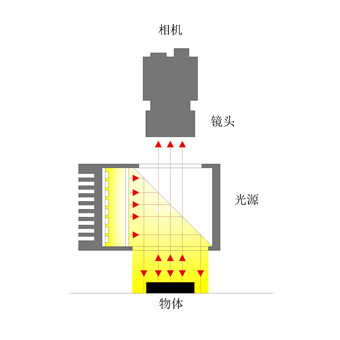

照射示意图:

HQV-  50R

品牌   同轴光源  发光尺寸-颜色


(单位:mm)




系列类型 型号 功率(蓝/绿/白) 功率(红/红外) 颜色 发光尺寸
同轴光源 HQV-C25-R/G/B/W/IR 24V/1.0W 24V/0.7W 蓝/绿/白/红/红外 25*25mm
同轴光源 HQV-C35-R/G/B/W/IR 24V/2.5W 24V/2.0W 蓝/绿/白/红/红外 35*35mm
同轴光源 HQV-C40-R/G/B/W/IR 24V/3W 24V/2.4W 蓝/绿/白/红/红外 40*40mm
同轴光源 HQV-C50-R/G/B/W/IR 24V/4.0W 24V/3.0W 蓝/绿/白/红/红外 50*50mm
同轴光源 HQV-C60-R/G/B/W/IR 24V/5.0W 24V/3.5W 蓝/绿/白/红/红外 60*60mm
同轴光源 HQV-C75-R/G/B/W/IR 24V/6.0W 24V/4.0W 蓝/绿/白/红/红外 75*75mm
同轴光源 HQV-C100-R/G/B/W/IR 24V/12W 24V/10W 蓝/绿/白/红/红外 100*100mm
同轴光源 HQV-C120-R/G/B/W/IR 24V/15W 24V/11.2W 蓝/绿/白/红/红外 120*120mm
同轴光源 HQV-C150-R/G/B/W/IR 24V/30W 24V/24W 蓝/绿/白/红/红外 150*150mm
同轴光源 HQV-C200-R/G/B/W/IR 24V/40W 24V/32W 蓝/绿/白/红/红外 200*200mm
同轴光源 HQV-C30220-R/G/B/W/IR 24V/10W 24V/8W 蓝/绿/白/红/红外 30*220mm
同轴光源 HQV-C30310-R/G/B/W/IR 24V/14W 24V/10W 蓝/绿/白/红/红外 30*310mm
同轴光源 HQV-C120150-R/G/B/W/IR 24V/24W 24V/20W 蓝/绿/白/红/红外 120*150mm
同轴光源 HQV-C200250-R/G/B/W/IR 24V/45W 24V/36W 蓝/绿/白/红/红外 200*250mm
