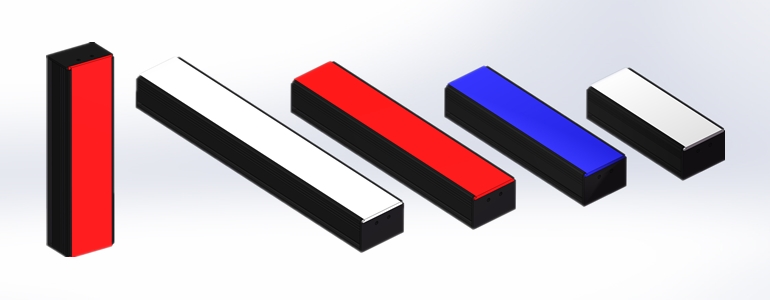

高均匀条形光源HQV-TL及HQV-TL系列

高均匀条形光源HQV-TL及HQV-TL系列


HL为超高亮度,亮度、电流为TL系列10倍,其他规格一致


产品特点:
应用领域:
  • 高均匀性条形照明光源
  • 长度以40mm递增
  • 高均匀性,高亮度
  • 适合大尺寸特征的成像场合运用
  • LCD字符检测,定位标记
  • 连接器引脚平整度检测
  • 液晶元件检测
  • 大面积物体表面划痕、裂缝等检测
  • 金属表面检测



命名规则:
照射示意图:

HQV-TL(HL) 80 16 -W -HW

品牌-高均匀条形光源 (
)_发光长度_发光宽-颜色-高亮


(单位:mm)




系列类型 型号 功率(蓝/绿/白) 功率(红/红外) 发光尺寸
高均匀条形 HQV-TL4016-R/G/B/W/IR/HW 24V/1W 24V/1W 40×16mm
高均匀条形 HQV-TL8016-R/G/B/W/IR/HW 24V/2W 24V/2W 80×16mm
高均匀条形 HQV-TL12016-R/G/B/W/IR/HW 24V/3W 24V/3W 120×16mm
高均匀条形 HQV-TL16016-R/G/B/W/IR/HW 24V/4W 24V/4W 160×16mm
高均匀条形 HQV-TL20016-R/G/B/W/IR/HW 24V/5W 24V/5W 200×16mm
高均匀条形 HQV-TL24016-R/G/B/W/IR/HW 24V/6W 24V/6W 240×16mm
高均匀条形 HQV-TL28016-R/G/B/W/IR/HW 24V/7W 24V/7W 280×16mm
高均匀条形 HQV-TL32016-R/G/B/W/IR/HW 24V/8W 24V/8W 320×16mm
高均匀条形 HQV-TL36016-R/G/B/W/IR/HW 24V/9W 24V/9W 360×16mm
高均匀条形 HQV-TL40016-R/G/B/W/IR/HW 24V/10W 24V/10W 400×16mm
高均匀条形 HQV-TL44016-R/G/B/W/IR/HW 24V/11W 24V/11W 440×16mm
高均匀条形 HQV-TL48016-R/G/B/W/IR/HW 24V/12W 24V/12W 480×16mm
高均匀条形 HQV-TL52016-R/G/B/W/IR/HW 24V/13W 24V/13W 520×16mm
高均匀条形 HQV-TL56016-R/G/B/W/IR/HW 24V/14W 24V/14W 560×16mm
高均匀条形 HQV-TL60016-R/G/B/W/IR/HW 24V/15W 24V/15W 600×16mm
高均匀条形 HQV-TL80016-R/G/B/W/IR/HW 24V/20W 24V/20W 800×16mm
高均匀条形 HQV-TL100016-R/G/B/W/IR/HW 24V/25W 24V/25W 1000×16mm
高均匀条形 HQV-TL4030-R/G/B/W/IR/HW 24V/2W 24V/2W 40×30mm
高均匀条形 HQV-TL8030-R/G/B/W/IR/HW 24V/4W 24V/4W 80×30mm
高均匀条形 HQV-TL12030-R/G/B/W/IR/HW 24V/6W 24V/6W 120×30mm
高均匀条形 HQV-TL16030-R/G/B/W/IR/HW 24V/8W 24V/8W 160×30mm
高均匀条形 HQV-TL20030-R/G/B/W/IR/HW 24V/10W 24V/10W 200×30mm
高均匀条形 HQV-TL24030-R/G/B/W/IR/HW 24V/12W 24V/12W 240×30mm
高均匀条形 HQV-TL28030-R/G/B/W/IR/HW 24V/14W 24V/14W 280×30mm
高均匀条形 HQV-TL32030-R/G/B/W/IR/HW 24V/16W 24V/16W 320×30mm
高均匀条形 HQV-TL36030-R/G/B/W/IR/HW 24V/18W 24V/18W 360×30mm
高均匀条形 HQV-TL40030-R/G/B/W/IR/HW 24V/20W 24V/20W 400×30mm
高均匀条形 HQV-TL44030-R/G/B/W/IR/HW 24V/22W 24V/22W 440×30mm
高均匀条形 HQV-TL48030-R/G/B/W/IR/HW 24V/24W 24V/24W 480×30mm
高均匀条形 HQV-TL52030-R/G/B/W/IR/HW 24V/26W 24V/26W 520×30mm
高均匀条形 HQV-TL56030-R/G/B/W/IR/HW 24V/28W 24V/28W 560×30mm
高均匀条形 HQV-TL60030-R/G/B/W/IR/HW 24V/30W 24V/30W 600×30mm
高均匀条形 HQV-TL80030-R/G/B/W/IR/HW 24V/40W 24V/40W 800×30mm
高均匀条形 HQV-TL100030-R/G/B/W/IR/HW 24V/50W 24V/50W 1000×30mm

系列类型 型号 功率(蓝/绿/白) 功率(红/红外) 发光尺寸
超高亮条形 HQV-HL4016-R/G/B/W/IR 24V/1W 24V/1W 40×16mm
超高亮条形 HQV-HL8016-R/G/B/W/IR 24V/2W 24V/2W 80×16mm
超高亮条形 HQV-HL12016-R/G/B/W/IR 24V/3W 24V/3W 120×16mm
超高亮条形 HQV-HL16016-R/G/B/W/IR 24V/4W 24V/4W 160×16mm
超高亮条形 HQV-HL20016-R/G/B/W/IR 24V/5W 24V/5W 200×16mm
超高亮条形 HQV-HL24016-R/G/B/W/IR 24V/6W 24V/6W 240×16mm
超高亮条形 HQV-HL28016-R/G/B/W/IR 24V/7W 24V/7W 280×16mm
超高亮条形 HQV-HL32016-R/G/B/W/IR 24V/8W 24V/8W 320×16mm
超高亮条形 HQV-HL36016-R/G/B/W/IR 24V/9W 24V/9W 360×16mm
超高亮条形 HQV-HL40016-R/G/B/W/IR 24V/10W 24V/10W 400×16mm
超高亮条形 HQV-HL44016-R/G/B/W/IR 24V/11W 24V/11W 440×16mm
超高亮条形 HQV-HL48016-R/G/B/W/IR 24V/12W 24V/12W 480×16mm
超高亮条形 HQV-HL52016-R/G/B/W/IR 24V/13W 24V/13W 520×16mm
超高亮条形 HQV-HL56016-R/G/B/W/IR 24V/14W 24V/14W 560×16mm
超高亮条形 HQV-HL60016-R/G/B/W/IR 24V/15W 24V/15W 600×16mm
超高亮条形 HQV-HL80016-R/G/B/W/IR 24V/20W 24V/20W 800×16mm
超高亮条形 HQV-HL100016-R/G/B/W/IR 24V/25W 24V/25W 1000×16mm
超高亮条形 HQV-HL4030-R/G/B/W/IR 24V/2W 24V/2W 40×30mm
超高亮条形 HQV-HL8030-R/G/B/W/IR 24V/4W 24V/4W 80×30mm
超高亮条形 HQV-HL12000-R/G/B/W/IR 24V/6W 24V/6W 119×30mm
超高亮条形 HQV-HL12030-R/G/B/W/IR 24V/6W 24V/6W 120×30mm
超高亮条形 HQV-HL16030-R/G/B/W/IR 24V/8W 24V/8W 160×30mm
超高亮条形 HQV-HL20030-R/G/B/W/IR 24V/10W 24V/10W 200×30mm
超高亮条形 HQV-HL24030-R/G/B/W/IR 24V/12W 24V/12W 240×30mm
超高亮条形 HQV-HL28030-R/G/B/W/IR 24V/14W 24V/14W 280×30mm
超高亮条形 HQV-HL32030-R/G/B/W/IR 24V/16W 24V/16W 320×30mm
超高亮条形 HQV-HL36030-R/G/B/W/IR 24V/18W 24V/18W 360×30mm
超高亮条形 HQV-HL40030-R/G/B/W/IR 24V/20W 24V/20W 400×30mm
超高亮条形 HQV-HL44030-R/G/B/W/IR 24V/22W 24V/22W 440×30mm
超高亮条形 HQV-HL48030-R/G/B/W/IR 24V/24W 24V/24W 480×30mm
超高亮条形 HQV-HL52030-R/G/B/W/IR 24V/26W 24V/26W 520×30mm
超高亮条形 HQV-HL56030-R/G/B/W/IR 24V/28W 24V/28W 560×30mm
超高亮条形 HQV-HL60030-R/G/B/W/IR 24V/30W 24V/30W 600×30mm
超高亮条形 HQV-HL80030-R/G/B/W/IR 24V/40W 24V/40W 800×30mm
超高亮条形 HQV-HL100030-R/G/B/W/IR 24V/50W 24V/50W 1000×30mm


以下为:

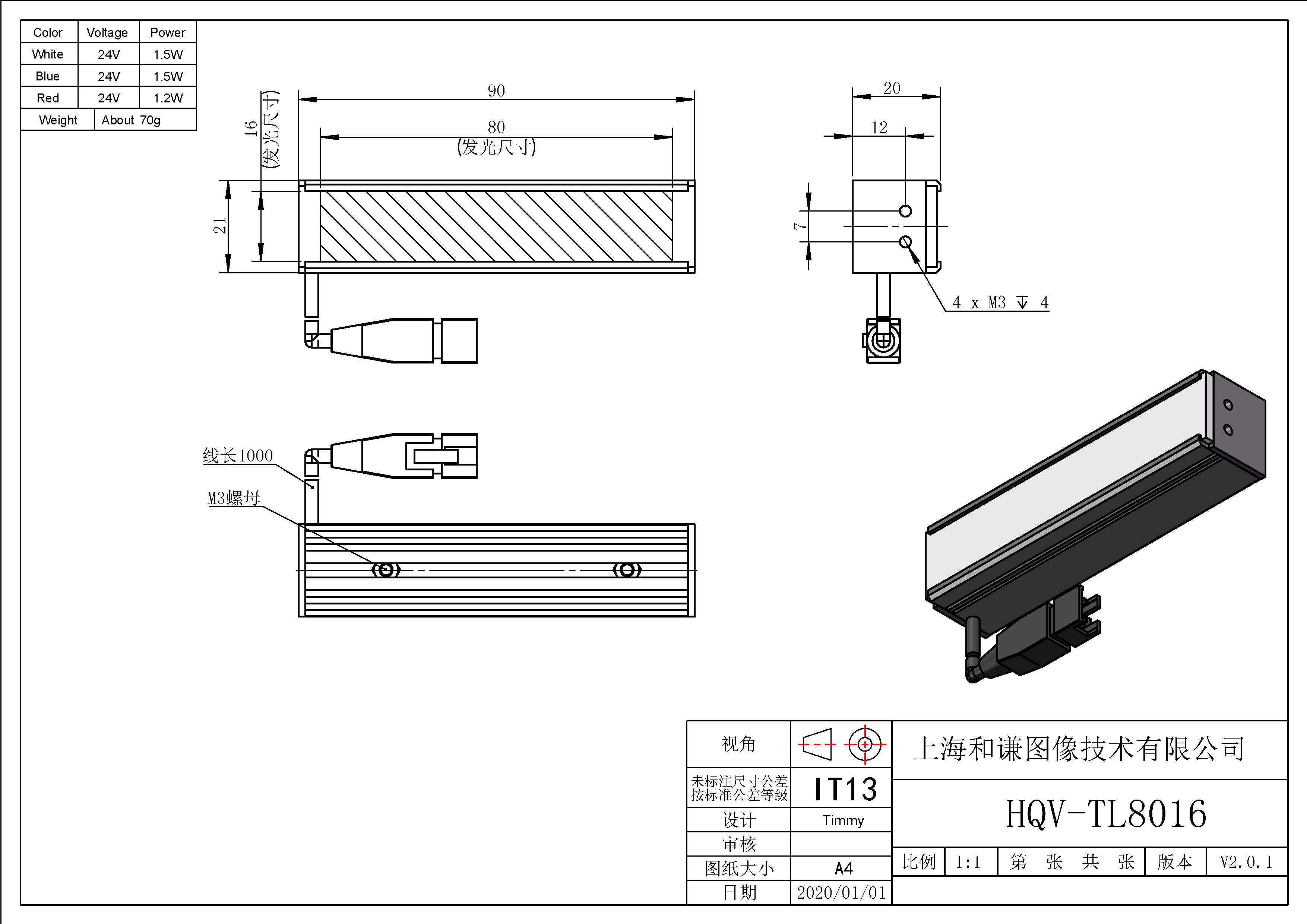

HQV-TL8016示例
